陶瓷纤维板简介

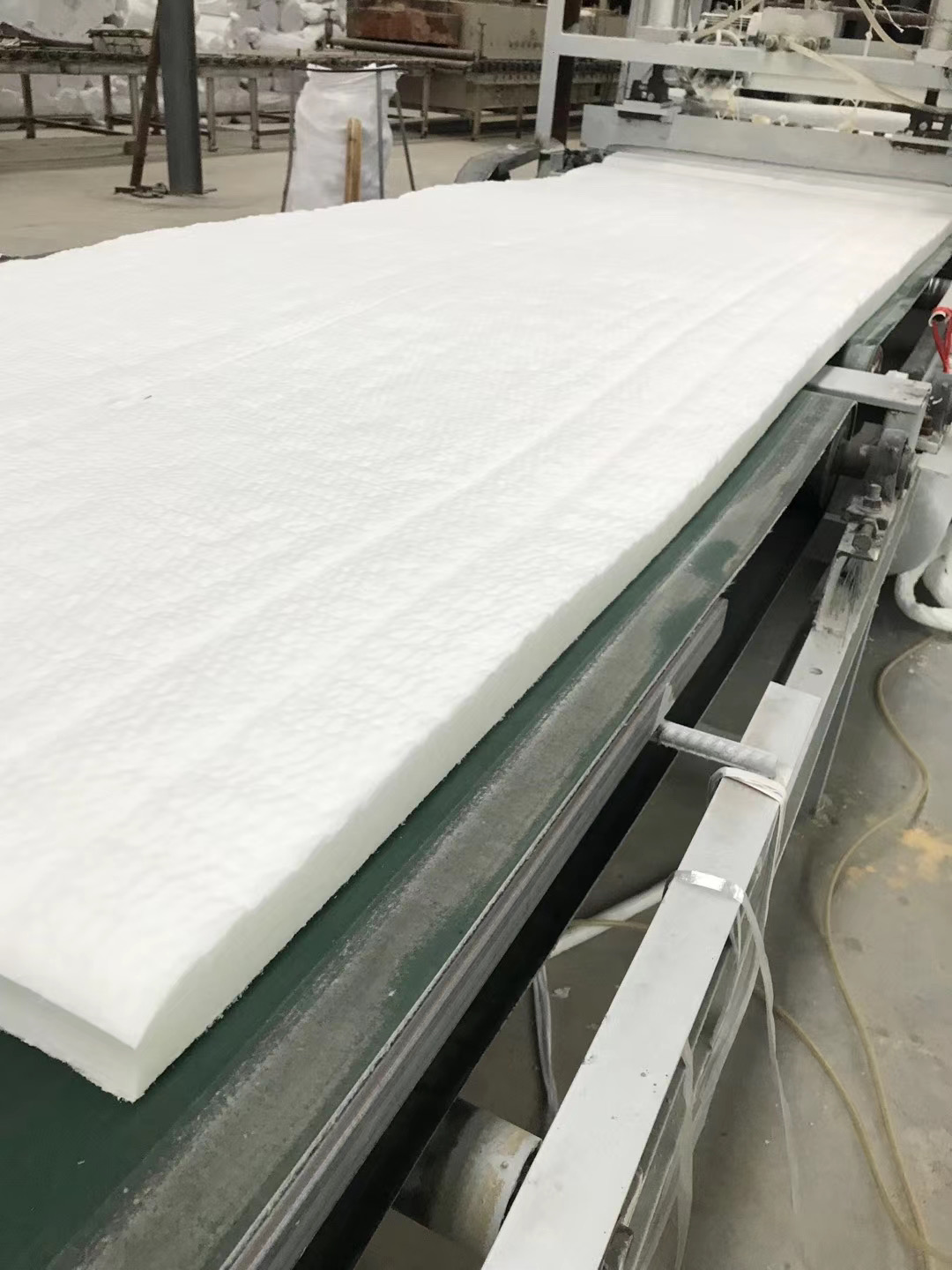

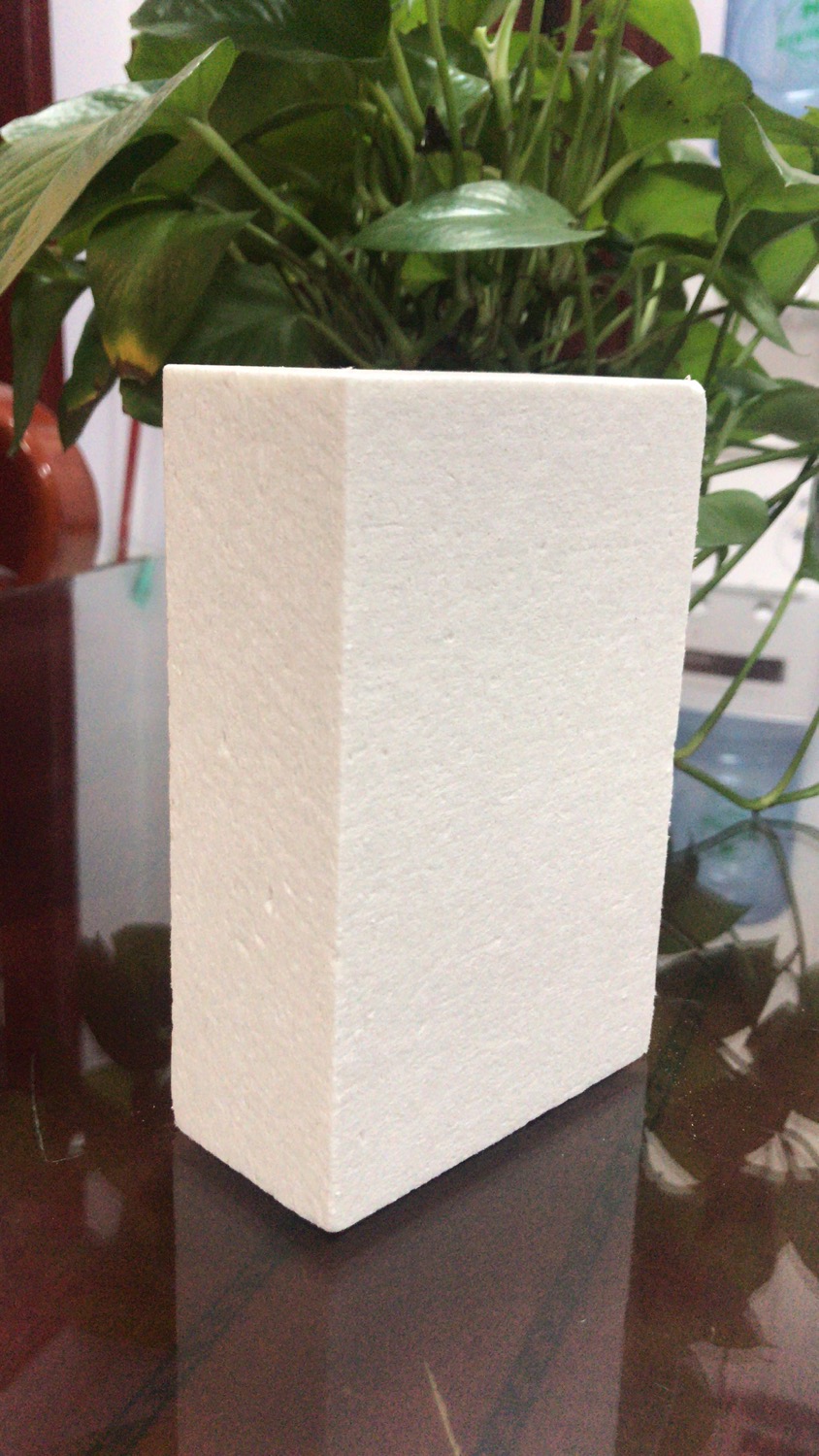

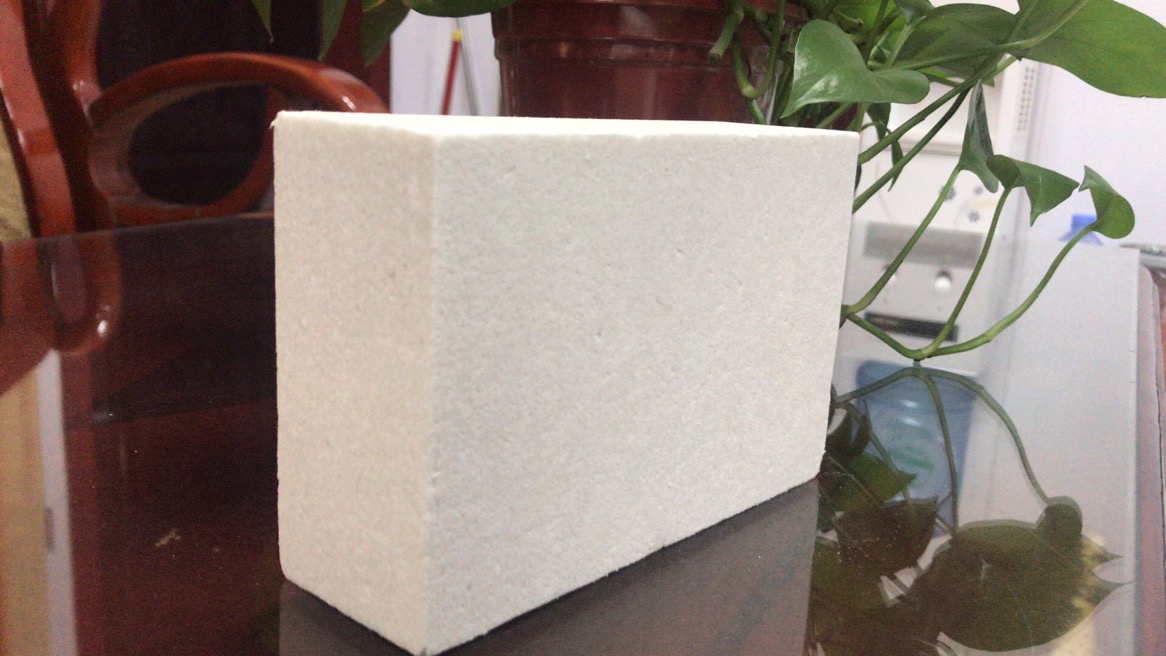

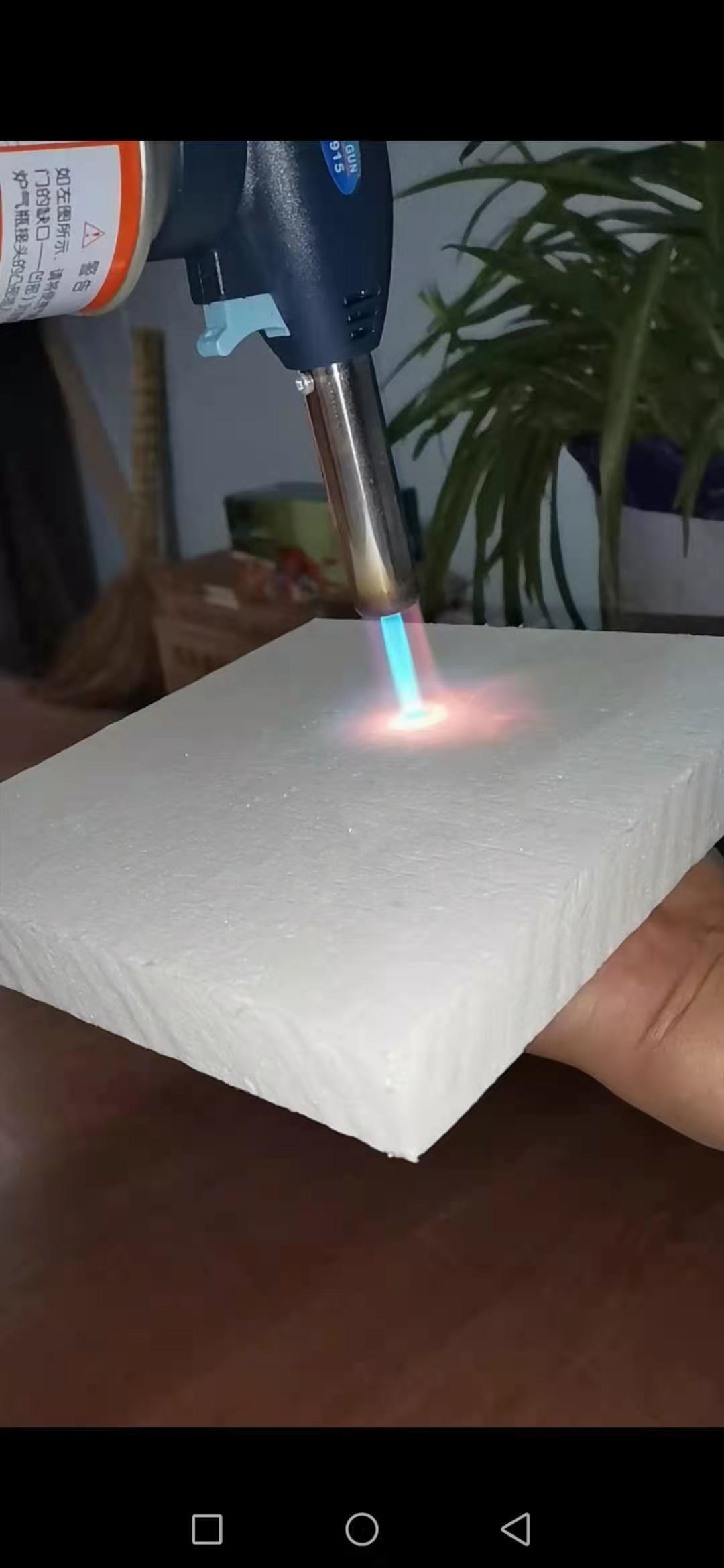

陶瓷纤维板是采用河南中原陶瓷纤维散棉加入少量结合剂，用真空成型法制成，即使在高温加热后也保持良好的机械强度，有1050℃、1260℃、1350℃、1430℃、1600℃、1700℃几个等级。纤维板强度高，扛气流冲刷，可直接作为热面炉衬材料。
Hengrui ceramic fiber board is made by using ceramic fiber bulk and a little binding agent through vacuum forming. ceramic fiber board can maintain its mechanical strength after high-temperature heating, and the board includes 6 levels: 1050℃, 1260℃, 1350℃, 1430℃, 1600℃, and 1700℃. Hengrui ceramic fiber board can resist the scouring of airflow for its high
陶瓷纤维板 Ceramic fiber board | HR1050 | HR1260ST | HR1260HP | HR1350HA | HR1430 Zr | HR1600PCF | HR1700 PCF | |
最高使用温度（℃） Max·Service Temperature | 1050 | 1260 | 1260 | 1350 | 1430 | 1600 | 1700 | |
密度（KG/M3） Density | 220-350 | 250-350 | 250-350 | 250-400 | 250-400 | 400-550 | 500-600 | |
永久线收缩（%）（灼减后）(24h) Linear shrinkage（After burning） | ≤3.0 （950℃) | ≤3.0（1050℃） | ≤3.0（1100℃） | ≤3.0 （1200℃） | ≤3.0 （1300℃） | ≤2.0 （1450℃） | ≤2.0 （1550℃） | |
抗折强度（MPa） Modulus of rupture | ≧0.5 | ≧0.5 | ≧0.5 | ≧0.6 | ≧0.6 | - | - | |
烧失量（%） loss on ignition | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤4 | ≤4 | |
导热系数(W/m.k) Thermal conductivity rate | 400℃ | 0.10 | - | - | - | - | - | - |
600℃ | 0.16 | 0.12 | 0.12 | 0.12 | - | - | - | |
800℃ | 0.24 | 0.16 | 0.16 | 0.16 | 0.16 | 0.20 | 0.28 | |
1000℃ | - | 0.23 | 0.23 | 0.23 | 0.23 | 0.16 | 0.20 | |
化学组成（%） （灼减后） Chemical Composition（After burning）
| Al2O3 | ≥40.0 | ≥42.0 | ≥44 | ≥46 | ≥37 | ≥65 | ≥72 |
Al2O3+SiO2 | ≥96.0 | ≥97 | ≥98 | ≥98 | ≥84 | ≥98 | ≥98 | |
ZrO3 | - | - | - | - | ≥11 | - | - | |
Others | ≤4.0 | ≤3.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 | |
标准尺寸（Standard Size） 长*宽*厚mm（L*W*T） | 1200/600*1000*(6-105)，1200*500*(6-105) | 1000/900*600*20-150 | ||||||
包装（Package） | 纸箱或托盘（Carton or Pallet） | 木箱（Wooden） | ||||||
其它尺寸产品及包装可依照要求(Other sizes of products and packages are available as required.） | ||||||||
推荐使用温度：在氧化性或中性气氛下，比最高使用温度低100℃-200℃，在还原性气氛下，比最高使用温度低200℃-350℃。Recommended using temperature: In oxidizing or neutral atmosphere, 100 ~200℃ lower than the maximum service temperature, In reductive atmosphere, 200 ~350℃ lower than the maximum service temperature. | ||||||||
